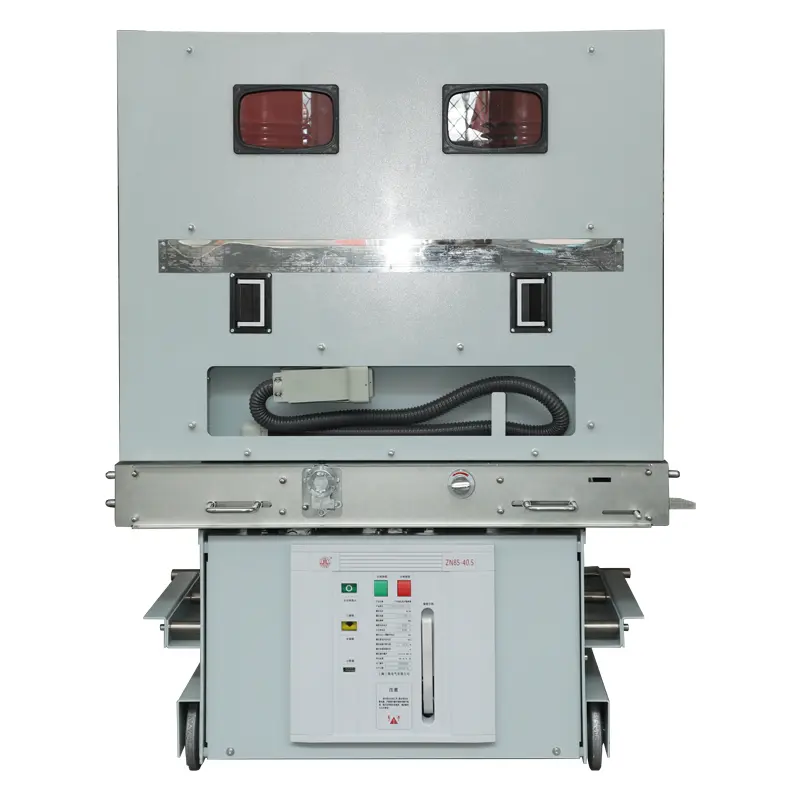

HV qapalı vakuum açarı

SanGao HV qapalı vakuum açarı möhkəm izolyasiya quruluşunu qəbul edir və vakuum qövsü söndürmə kameralarını, əsas elektrik sxemlərini, izolyasiya dayaqlarını və digər komponentləri ilk dəfə inteqrasiya olunmuş möhürlənmiş dirəyə üzvi şəkildə birləşdirmək üçün qabaqcıl epoksi sızdırmazlıq texnologiyasından istifadə edir. Vakuum açarlarının ekoloji dözümlülük problemini əsaslı şəkildə uğurla həll etdi və onların tətbiqini daha geniş etdi.

İnteqrasiya edilmiş bərk möhürlənmiş dirək özünü konveksiya texnologiyasını qəbul edərək, bərk izolyasiya strukturlarının yaratdığı istilik yayılması problemini ağıllı şəkildə həll edir.

Uzun ömürlü HV Qapalı Vakuum Dövr Keçirinin qövs söndürmə kamerası və epoksi tökmə sızdırmazlıq texnologiyasının tətbiqi möhürlənmiş dirəyin baxımsız inteqrasiyasını təmin edir və istifadə edilə bilən yüksək etibarlı daimi maqnit işləmə mexanizmi əməliyyat mexanizminin baxımsız işləməsini təmin edir. Elektron idarəetmə hissəsi ənənəvi köməkçi açardan imtina edir və onu fotoelektrik yaxınlıq açarı ilə əvəz edir və elektron idarəetmə hissəsinin baxımsız işləməsini təmin etmək üçün tam elektron enerji təchizatı və ağıllı idarəetmə blokunu qəbul edir.

HV qapalı vakuum açarı, nominal gərginliyi 12 kV olan üç fazalı AC 50Hz enerji sistemləri üçün qapalı keçid qurğusudur. Sənaye və dağ-mədən sənayesi müəssisələrində elektrik şəbəkəsi avadanlığı və enerji avadanlıqları üçün mühafizə və idarəetmə qurğusu kimi xidmət edir. Nominal iş cərəyanında tez-tez işləməyi və ya qısaqapanma cərəyanının çoxsaylı kəsilməsini tələb edən yerlər üçün uyğundur.

Elektrik açarı işləmə mexanizminin və elektrik açarının gövdəsinin inteqrasiya olunmuş dizaynını qəbul edir ki, bu da sabit quraşdırma qurğusu kimi istifadə oluna bilər və ya əl arabası vahidi yaratmaq üçün xüsusi hərəkət mexanizmi ilə təchiz oluna bilər.

HV qapalı vakuum açarı nominal gərginliyi 12KV və tezliyi 50Hz olan üç fazalı AC güc sistemləri üçün uyğundur. Elektrik stansiyalarında, yarımstansiyalarda, neft-kimya sənayesində, metallurgiyada, istehsalat hava limanlarında və yaşayış məntəqələrində elektrik qurğuları üçün nəzarət və mühafizə cihazı kimi geniş istifadə oluna bilər. Tez-tez işləyən və ya çox qısaqapanma cərəyanlarının nominal cərəyan altında kəsildiyi yerlər üçün xüsusilə uyğundur. İstifadəyə dəstək vermək üçün qapalı hava izolyasiyalı keçid qurğularına (KYN28 və KYN96 kimi) quraşdırıla bilər. Elektrik açarı GB1984 "Yüksək gərginlikli AC dövrə açarları", JB Fabrika T3855 "Yüksək Gərginlikli AC Vakuum Açarları", DL/T 403 "12KV ~ 40.5kV-lik Sifariş üçün Texniki Şərtlər" tələblərinə uyğundur və müvafiq standartlara cavab verir. IEC62271-100 kimi standartların.

İstifadə mühiti:

Ətraf mühitin temperaturu: +40C-dən yüksək olmayan, -15 ℃-dən aşağı olmayan (-30% C temperaturda saxlanmasına və daşınmasına icazə verilir);

Hündürlük: 2000 m-dən çox olmayan;

Nisbi rütubət: gündəlik orta göstərici 95%-dən çox olmayan, aylıq orta göstərici 90%-dən çox olmayan, gündəlik orta doymuş buxar təzyiqi 2,2x10 MPa-dan çox olmayan, aylıq orta göstərici 1,8x10 ° MPa-dan çox olmayan:

Seysmik intensivlik: 8-dən çox olmayan;

Yanğın, partlayış, ciddi çirklənmə, kimyəvi korroziya və güclü vibrasiya olmayan yer.
