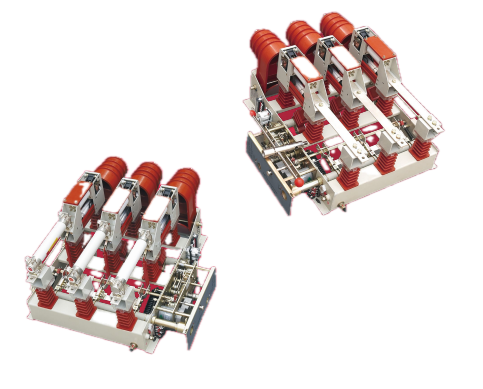

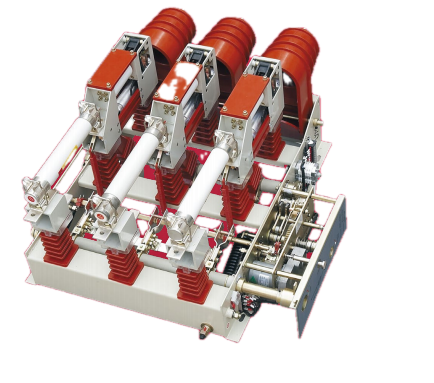

Vakuum yükü kəsici açar və qoruyucu kombinasiya aparatı

Vakuum yükünün kəsilməsi açarı və qoruyucu kombinasiya aparatı vakuum kəsicisini qoruyucu-açma koordinasiya sistemi ilə birləşdirir. Normal yük şəraitində keçid müstəqil işləyir. Bir nasazlıq cərəyanı qoruyucu nominalını aşdıqda, qoruyucu vurucu pin mexaniki olaraq açar açma mexanizmini işə salır, əsas kontaktları açır və dövrəni təmizləyir. Birbaşa təsir edən izolyasiya məsafəsi və kəsicinin açıq məsafəsi bir vuruşla əldə edilir. Torpaqlama açarı ilə birləşdirilmiş torpaqlama bağlayıcısı texniki xidmət üçün görünən torpaq bağlantısı təmin edir. 12 kV və 630 A-da 20 kA qısamüddətli dayanıqlı cərəyanla təchiz edilmiş aparat həm şəhər, həm də kənd paylayıcı şəbəkələrində etibarlı xidmət üçün qurulmuşdur.

İş prinsipi

Vakuum kəsicisinin içərisində kontaktlar yüksək vakuum mühitində (adətən 10⁻⁴ Pa-dan aşağı) möhürlənir. Kontaktlar yük altında ayrıldıqda, buxarlanmış kontakt materialından bir metal buxar qövsü əmələ gəlir. Bununla belə, vakuumda ionlaşma üçün faktiki olaraq heç bir qaz molekulu olmadığı üçün qövs özünü saxlaya bilmir və AC cərəyanının ilk təbii sıfır kəsişməsində sönür. Metal buxarı təmas səthlərində və ekranlamada sürətlə kondensasiya olunur və millisaniyələr ərzində dielektrik gücünü bərpa edir. Bu qövs söndürmə üsulu heç bir xarici mühitə (yağ və ya SF₆) ehtiyac duymur və minimal kontakt eroziyası ilə nəticələnir.

Məhsul Üstünlükləri

Kombinə edilmiş keçid və qorunma

Vakuum Yük Aparıcı Açarımız və Qoruyucu Kombinasiya Aparatımız adi yük keçidini həyata keçirir və qoruyucularla qısaqapanmanı kəsir. Bu, hər bir qidalandırıcıda ayrıca elektrik açarına ehtiyacı aradan qaldırır, kapital xərclərini azaldır.

Kompakt iz

Sürücü mexanizmi kommutasiya anından kənarda kəsicidə gərginliyi azaldır, daha kiçik kəsici və ümumi aparatın ölçüsünə imkan verir. Bu halqalı əsas bloklarda və kompakt yarımstansiyalarda daha yüksək sıxlıqlı planlara imkan verir.

Tək vuruşlu əməliyyat

İzolyasiya məsafəsi və kəsicinin açıq məsafəsi bir hərəkətlə əldə edilir, keçid ardıcıllığını sadələşdirir və operator xətası potensialını azaldır.

Təhlükəsizlik üçün görünən torpaqlama

Torpaqlama açarı ilə kilidlənmiş torpaqlama qapağı, əlavə torpaqlama cihazları olmadan təhlükəsiz texniki xidmətə giriş imkanı verən izolyasiyanın fiziki və vizual göstəricisini təmin edir.

SF₆‑pulsuz texnologiya

Vakuumun kəsilməsi istixana qazı ilə bağlı narahatlıqları aradan qaldırır və SF₆ avadanlığı ilə əlaqəli işləmə, sızma testi və doldurma prosedurlarından qaçınır.

Arızanın Diaqnozu

Sigortanın tez-tez işləməsi, adətən, əsas sistem problemlərini göstərir. Aşağıdakılar əsas səbəblər və düzəldici tədbirlərdir:

Sistem qısaqapanması: Qısaqapanma baş verdikdə, nasazlıq cərəyanı qoruyucu elementi sürətlə əridir. Sigortanı düzgün qiymətlə əvəz etməzdən əvvəl nasazlıq tapılmalı və aradan qaldırılmalıdır (məsələn, kabeli təmir edin və ya nasaz avadanlığı dəyişdirin).

Davamlı həddindən artıq yükləmə: Nominal cərəyanın üstündəki davamlı əməliyyat həddindən artıq istilik yaradır və sigortanın əriməsinə səbəb olur. Yük cihazın reytinqi daxilində azaldılmalı və ya qoruyucu reytinqi sistemin mühafizəsi tədqiqatları ilə əlaqələndirilərək yüksəldilməlidir.

Yanlış qoruyucu seçimi: Əgər qoruyucu elementin reytinqi tətbiq üçün çox aşağıdırsa, narahatedici əməliyyat baş verəcək. Transformator və ya qidalandırıcının gücü ilə qoruyucu reytinqini yoxlayın və istehsalçının koordinasiya cədvəllərinə uyğun olaraq düzgün ölçülü elementlə əvəz edin.

Texniki Parametrlər

Tətbiq Mühitləri

Şəhər halqa şəbəkələri

Vakuum yükü kəsici açar və qoruyucu kombinasiya aparatı əsas halqa bloklarında (RMU) bölmə açarı kimi xidmət edir. Sürücü mexanizminin dizaynı ilə əldə edilən kompakt ölçülər, məkan məhdud şəhər yarımstansiyalarında daha yüksək sıxlıqlı keçid qurğularının konfiqurasiyasına imkan verir. İnteqrasiya edilmiş topraklama açarı texniki xidmət prosedurlarını asanlaşdırır, planlaşdırılmış iş zamanı kəsilmə vaxtlarını azaldır.

Sənaye obyektləri

Çoxlu yük mərkəzləri olan sənaye müəssisələri üçün Vakuum Yük Aparıcı Açar və Qoruyucu Kombinasiya Bölməsi transformator girişlərində və qidalandırıcı nöqtələrdə yük keçidini təmin edir. Açar-qoruyucu kombinasiyası seçimi tam vakuum açarı olmadan qısaqapanmadan qorunma təmin edir, axın istiqamətində nasazlıqdan qorunmanın təmin edildiyi qeyri-kritik qidalandırıcılar üçün uyğundur.

Kənd paylayıcı şəbəkələr

Kənd paylanması xüsusi problemlər təqdim edir: uzun qidalandırıcı uzunluqları, dəyişən yükləmə və gərginlik dalğalanmaları. Uzun 10kV qidalandırıcıların sonunda, pik yük dövrlərində gərginliyin azalması əhəmiyyətli ola bilər, nəticədə müştəri binalarında aşağı gərginlik yaranır. Aparat bunu iki yolla həll edir. Birincisi, uzun qidalandırıcılar boyunca strateji nöqtələrdə quraşdırma şəbəkə operatorlarına xətləri bölməyə, nasazlıqları təcrid etməyə və kəsilmə zonalarını azaltmağa imkan verir. İkincisi, aparat operatorlara gərginlik profillərini daha effektiv idarə etməyə imkan verən transformator kranlarını və kondansatör banklarını dəyişə bilər. Kənd kontekstlərində aparatın aşağı texniki xidmət tələbi xüsusilə qiymətlidir – texniki xidmət briqadaları sahəyə çatmaq üçün xeyli məsafə qət edə bilər, beləliklə, səfərlər arasında avadanlığın etibarlılığı birbaşa əməliyyat xərclərini azaldır.

Tez-tez verilən suallar

S1: Vakuum kəsici qövsü necə söndürür?

Vakuum kəsicisinin içindəki kontaktlar yük altında ayrıldıqda, təmas səthləri arasında bir metal buxar qövsü əmələ gəlir. Kesici ionlaşma üçün mövcud olan az sayda qaz molekulu ilə yüksək vakuum saxladığından, qövs özünü saxlaya bilmir və cərəyanın ilk təbii sıfır kəsişməsində sönür. Bu qövs söndürmə üsulu səmərəli, sürətlidir və heç bir xarici qövs söndürmə mühitini tələb etmir.

2-ci sual: Sigortanın tez-tez işləməsinə nə səbəb olur və bununla necə mübarizə aparılır?

Sigortanın tez-tez işləməsi adətən sistem nasazlıqlarını göstərir. Əsas səbəblər bunlardır: sistemin qısaqapanması (nöqsan cərəyanı qoruyucu elementi əridir; qoruyucu düzgün qiymətlə əvəz etməzdən əvvəl nasazlıq tapılmalı və aradan qaldırılmalıdır), davamlı həddindən artıq yüklənmə (nominal cərəyandan yuxarı uzun müddət işləmə; yük azaldılmalıdır) və ya yanlış qoruyucu seçimi (qoruyucu elementin reytinqi tətbiq üçün çox aşağıdır; qoruyucu düzgün qiymətlə dəyişdirilməlidir).

3-cü sual: Vakuum yükü kəsici açar və qoruyucu kombinasiya aparatı adətən harada tətbiq olunur?

Aparat üç fazalı AC orta gərginlikli sistemlər üçün uyğundur. Tipik tətbiqlərə halqalı əsas qurğular (RMU), kompakt yarımstansiyalar, paylayıcı xətlərin bölmələrini ayıran açarlar və qoruyucularla birləşdirildikdə transformatorun qorunması daxildir.

4-cü sual: Bu aparat vakuum açarını əvəz edə bilərmi?

Xeyr. Aparat yükün dəyişdirilməsi üçün nəzərdə tutulub və qoruyucularla təchiz olunduqda, qısaqapanmadan qorunma təmin edir. Vakuum açarı həm normal yük cərəyanlarını, həm də qısaqapanma xəta cərəyanlarını birbaşa kəsmək üçün nəzərdə tutulmuşdur. Yuxarıdakı nasazlıqdan qorunmanın artıq təmin edildiyi tətbiqlər üçün bu aparat tam vakuum açarından daha sərfəli həll təklif edir.

Niyə SanGao seçin?

1. İstehsal qabiliyyəti

SanGao, Liushi, Zhejiang şəhərində 10 000 m² istehsal sahəsi olan, orta gərginlikli keçid qurğuları üçün xüsusi montaj və sınaq xətləri olan 10‑mu (6,667 m²) sahəni idarə edir.

2. Texniki heyət

Şirkətdə mexaniki dizayn, yüksək gərginlikli izolyasiya və keyfiyyət təminatını əhatə edən 20 orta və yuxarı səviyyəli mühəndis də daxil olmaqla 120 işçi çalışır. Nizamnamə kapitalı 81,68 milyon RMB, ümumi aktivləri təxminən 200 milyon RMB-dir.

3. Sertifikatlaşdırılmış keyfiyyət sistemləri

İstehsal ISO 9001:2008, ISO 14001 və ISO 45001 sertifikatları əsasında həyata keçirilir. Bunlar sənədləşdirilmiş təchizatçı nəzarəti, daxil olan yoxlama, prosesdə yoxlamalar və yekun qəbul testini tələb edir.

4. Prosesin izlənməsi

n ERP sistemi materialları, istehsal əməliyyatlarını və sınaq qeydlərini izləyir. Hər bir vahid tam izlənilmək üçün arxivləşdirilmiş test məlumatları ilə seriallaşdırılır.

5. Rutin sınaq

Hər bir cihaz dielektrik dayanıqlılıq testlərindən (əsas dövrə və torpaq), mexaniki əməliyyat testlərindən əl və elektrik nəzarəti altında və kontakt müqavimətinin ölçülməsindən keçir. Nümunə vahidləri 20 kA / 4 s doğrulama üçün qısa müddətli cərəyan testlərinə məruz qalır.

6. Texniki tərəfdaşlıqlar

SanGao tip testi və GB və IEC standartlarına uyğunluq üçün Xi'an Senyuan, Pekin Elektrik Tədqiqat İnstitutu və Xi'an Yüksək Gərginlik Araşdırma İnstitutu ilə əməkdaşlıq edir.

Komponentlərin Dağılması

yox.	Komponent
1	Sabit əlaqə
2	İzolyasiya örtüyü
3	Çekim
4	Şassi
5	Vakuum qövs söndürmə kamerası
6	Bələdçi lövhəsi
7	Sigorta
8	Enerji saxlama şaftı
9	Torpaq açarı mili
10	Əməliyyat paneli
