Məhsul təsviri

Sangao tərəfindən Torpaq açarı ilə qapalı AC yüksək gərginlikli vakuum yük açarı üç fazalı AC50Hz halqa şəbəkəsi və ya terminal enerji təchizatı və sənaye elektrik avadanlıqları üçün uyğundur, əsasən yükə nəzarət və qısaqapanmadan qorunmaq üçün istifadə olunur. Yük kəsici açarı yük cərəyanını, qapalı dövrə cərəyanını, yüksüz transformatoru və kabel doldurma cərəyanını yaradır və pozur. Kombinasiya nominal qısaqapanma cərəyanına qədər istənilən cərəyanı qıra bilər. Birbaşa fəaliyyət göstərən izolyasiya məsafəsi və qövs söndürmə kamerası əl və elektrik funksiyası ilə əlaqələndirilir. Onun unikal idarə mexanizmi qövssöndürmə kamerasına yalnız bağlanma və hazırlama anında yüksək gərginliyə dözməyə imkan verir ki, bu da kiçik həcm və yüngül çəki həyata keçirir.

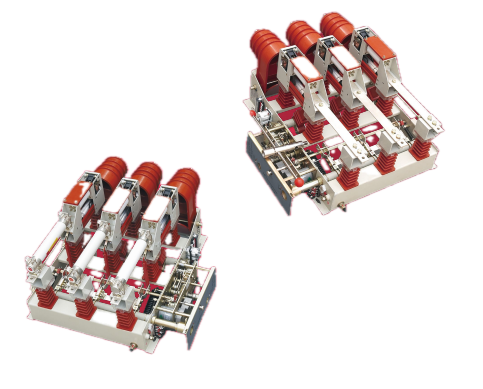

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Vakuum yük kəsici nədir?

Torpaqlama açarı olan bu qapalı AC yüksək gərginlikli vakuum yük açarı halqa şəbəkəsi, terminal enerji təchizatı və sənaye avadanlığı tətbiqləri üçün üç fazalı AC 50Hz qapalı keçid cihazıdır. Bölmədə qövsün söndürülməsi üçün vakuum kəsici və yay işləmə mexanizmi (əllə və ya elektrik) istifadə olunur. Mexanik bloklama və torpaqlama qapağı olan isteğe bağlı topraklama açarı baxım üçün görünən izolyasiya təmin edir. Qoruyucularla təchiz olunduqda, yığım vurucu sancaqlar vasitəsilə qısaqapanma cərəyanlarını kəsir. Nominal gərginlik 12 kV, nominal cərəyan 630 A, qısamüddətli cərəyan 20 kA.

Məhsul funksiyaları

Cari keçidi yükləyin

Torpaqlama açarı ilə qapalı AC yüksək gərginlikli vakuum yük kəsicisi normal iş şəraitində 630A-a qədər yük cərəyanlarını yaradır və kəsir, tipik qidalandırıcı və transformator yüklərini əhatə edir.

Qapalı dövrə cərəyanının dəyişdirilməsi

Halqalı şəbəkə konfiqurasiyalarında qapalı dövrə cərəyanlarını dəyişdirir, aşağı axın müştərilərinin təchizatını kəsmədən qidalandırıcılar arasında yük transferini təmin edir.

Yüksüz transformator cərəyanının dəyişdirilməsi

Bizim açıq yüksək gərginlikli ayırıcı vakuum yükü açarımız paylayıcı transformatorların maqnitləşmə başlanğıcı və sabit vəziyyət həyəcanlandırma cərəyanı səviyyələrinə uyğun olaraq 1600kVA gücünə qədər transformatorların boş cərəyanlarını yaradır və kəsir.

Kabelin doldurulması cərəyanının dəyişdirilməsi

Yeraltı və ya yerüstü kabel hissələri üçün kabel doldurma cərəyanları yaradır və kəsir, kabel qidalandırıcılarının enerjiləşdirilməsinə və enerjisizləşdirilməsinə imkan verir.

Qısaqapanmadan qorunma (sigortalarla)

Cərəyanı məhdudlaşdıran qoruyucularla konfiqurasiya edildikdə, qoruyucunun vurma pin mexanizmi nasazlıq aşkar edildikdən sonra hər üç fazanı açaraq açar açma çubuğunu işə salır. Quraşdırma nominal qısaqapanma dəyərinə qədər istənilən cərəyanı kəsə bilər və yuxarı axın açarları və ya rölelərin əsas nasazlığı aradan qaldıran qurğular olduğu ikinci dərəcəli qoruyucu təbəqə təmin edir.

Baxım izolyasiyası

İnteqrasiya edilmiş topraklama açarı, bağlandıqda, yük tərəfində görünən torpaq bağlantısı təmin edir. Torpaqlama qapağı canlı hissələrə girişi fiziki olaraq bloklayır, texniki qulluq işçilərinə izolyasiyanı yoxlamağa və aşağı axın avadanlıqlarında təhlükəsiz işləməyə imkan verir.

Yük kəsici açarı və vakuum açarı

Xüsusiyyət	Yük kəsici açarı (Bu Vahid)	Vakuum açarı (VCB)
Normal yük cərəyanının dəyişdirilməsi	Bəli	Bəli
Qısaqapanma xətası cərəyanının kəsilməsi	Xeyr (yalnız qoruyucu birləşmə ilə)	Bəli (qırılma qabiliyyətinə qədər)
İnteqrasiya edilmiş topraklama açarı	Standart variant	Tipik deyil; ayrıca torpaqlama açarı tələb olunur
Tipik tətbiq	Arızanın mühafizəsi yuxarı axın olduğu yerdə qidalandırıcı, ring-magistral, transformator girişi	Qidalandırıcılar və transformatorlar üçün əsas qoruyucu qurğu
Xərc	Aşağı	Daha yüksək

Texniki Parametrlər

Parametr	Dəyər	Təfsir
Nominal gərginlik	12 kV	Dünya üzrə standart 10‑12 kV paylayıcı şəbəkələrə uyğundur.
Nominal cərəyan	630 A	10 kV-də 10 MVA-a qədər tipik qidalandırıcı və transformator yüklərini dəstəkləyir.
Qısa müddətli cərəyana tab gətirmək	20 kA (4 s üçün)	Yuxarı mühafizə xətanı aradan qaldırana qədər nasazlıq cərəyanını daşıya bilir.
Torpaq açarı	Könüllü (D təyin olunur)	Quraşdırma qabiliyyəti ilə inteqrasiya edilmiş torpaqlama təmin edir.
Əməliyyat mexanizmi	Yay mexanizmi (/T təyin edilmişdir)	Əl və elektrik əməliyyatını dəstəkləyir; sahədə sübut edilmiş etibarlılıq.

Struktur Dizayn

Birbaşa təsir edən izolyasiya məsafəsi və qövs söndürmə kamerası əlaqəsi
İzolyasiya boşluğu və vakuum kəsicisi bir hərəkətdə işləmək üçün mexaniki olaraq bağlıdır. Bu, görünən fasilənin həmişə tam açıq kəsici ilə müşayiət olunmasını təmin edir.

Sürücü mexanizmi

Kesici yalnız bağlanma və açılma anında enerji verir, vakuum kamerasındakı elektrik gərginliyini azaldır. Bu, daha yığcam kəsici ölçüsünə imkan verir və kontaktın ömrünü uzadır.

Torpaqlama qapağı

Sabit və hərəkət edən kontakt boruları arasında metal bir bağlama yerləşdirilir və torpaqlama açarı ilə bağlanır. Torpaq açarı bağlandıqda, bağlayıcı təmir üçün görünən və yoxlanıla bilən torpaq bağlantısı təmin edərək, canlı hissələri fiziki olaraq təcrid edir.

Mexanik kilid

Əsas kontaktlar açıq olmadıqda, torpaqlama açarının bağlanmasının qarşısını alır və torpaqlama açarı bağlı olduqda əsas kontaktların açılmasının qarşısını alır.

Tətbiq Sahələri

Torpaq açarı ilə qapalı AC yüksək gərginlikli vakuum yük açarı böyük uyğunluqlara malikdir:

1. Bölmələrin ayrılması və yükün dəyişdirilməsi üçün şəhər halqası əsas qurğuları (RMU).

2. Sənaye paylanmasında transformator gəlir panelləri və qidalandırıcı şkaflar.

3. Radial şəbəkələrdə terminal təchizatı nöqtələri.

4. Kənd paylayıcı şəbəkələri – qurğu uzun qidalandırıcıları bölmək, kəsilmə zonalarını azaltmaq və kondansatör bankının keçidi vasitəsilə gərginliyin tənzimlənməsinə imkan vermək üçün istifadə edilə bilər.

5. Metal qapalı keçid qurğularında daxili qurğular; vakuum texnologiyası SF6 qazının istifadəsini və bununla bağlı ətraf mühit problemlərini aradan qaldırır.

Şirkət Profili və İstehsal Bacarığı

Obyekt: Liushi, Zhejiang şəhərində 10‑mu (6,667 m²) sahə, 10,000 m² istehsal sahəsi.

İşçi qüvvəsi: 120 işçi, o cümlədən 20 orta və yuxarı səviyyəli texniki mütəxəssis. Qeydiyyat kapitalı 81,68 milyon RMB, cəmi aktivlər təxminən 200 milyon RMB.

Sertifikatlar: ISO 9001:2008 (keyfiyyət), ISO 14001 (ətraf mühit), ISO 45001 (əməyin mühafizəsi və təhlükəsizliyi).

Prosesə nəzarət: Materialların tədarükü, istehsalı və izlənməsi üçün ERP sistemi. Rutin sınaqlara hər bir vahiddə dielektrik müqavimət, mexaniki əməliyyat və kontakt müqavimətinin yoxlanılması daxildir.

Texniki tərəfdaşlıqlar: Tip testi və standart uyğunluq üçün Xi'an Senyuan, Pekin Elektrik Tədqiqat İnstitutu və Xi'an Yüksək Gərginlik Araşdırma İnstitutu ilə əməkdaşlıq.

Tez-tez verilən suallar

1-ci sual: Torpaq açarı olan bu qapalı AC yüksək gərginlikli vakuum yük açarı vakuum açarını əvəz edə bilərmi?
Xeyr. O, yalnız yükün dəyişdirilməsi üçün nəzərdə tutulub. Qısaqapanmadan qorunmaq üçün o, qoruyucularla birləşdirilməli və ya yuxarı elektrik açarlarına etibar edilməlidir.

S2: Vakuum kəsici üçün hansı texniki xidmət tələb olunur?
Vakuum kəsicisi möhürlənmişdir və baxım tələb etmir. Müntəzəm yoxlamalar mexaniki əməliyyat, yağlama və kilidləmə yoxlamasını əhatə edir.

S3: Torpaq açarı standartdır, yoxsa isteğe bağlıdır?
Torpaq açarı isteğe bağlıdır (təyin D). Müəyyən edildikdə, təhlükəsiz texniki xidmət üçün əsas kontaktlarla mexaniki olaraq bağlanır.

S4: Tipik qurğuşun vaxtı və fərdiləşdirmə imkanı nədir?
Yay mexanizmi və topraklama açarı olan standart qurğular 4-6 həftə ərzində göndərilir. İstək əsasında fərdiləşdirmələr (köməkçi kontaktlar, montaj, mexanizm modifikasiyası) mümkündür.

Texniki Parametrlər

Aşağıda ayırıcı açar kombinasiyası ilə Handcart Tipi Vakuum Yük Kəsicisi üçün parametr məlumatlarının iki versiyasını yoxlaya bilərsiniz:

Sangao tərəfindən Torpaq açarı ilə qapalı AC yüksək gərginlikli vakuum yük açarı üç fazalı AC50Hz halqa şəbəkəsi və ya terminal enerji təchizatı və sənaye elektrik avadanlıqları üçün uyğundur, əsasən yükə nəzarət və qısaqapanmadan qorunmaq üçün istifadə olunur. Yük kəsici açarı yük cərəyanını, qapalı dövrə cərəyanını, yüksüz transformatoru və kabel doldurma cərəyanını yaradır və pozur. Kombinasiya nominal qısaqapanma cərəyanına qədər istənilən cərəyanı qıra bilər. Birbaşa fəaliyyət göstərən izolyasiya məsafəsi və qövs söndürmə kamerası əl və elektrik funksiyası ilə əlaqələndirilir. Onun unikal idarə mexanizmi qövssöndürmə kamerasına yalnız bağlanma və hazırlama anında yüksək gərginliyə dözməyə imkan verir ki, bu da kiçik həcm və yüngül çəki həyata keçirir.

yox.	Maddə	Vahid	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Nominal gərginlik	KV	12	12
2	Nominal tezlik	HZ	50	50
3	Nominal cərəyan	A	630	125
4	1 dəq güc tezliyi gərginliyə dözümlüdür İldırım impulsuna müqavimət gərginliyi	KV	Qövs söndürmə kamerasının açılış məsafəsi: 30, fazadan fazaya 42; izolyasiya məsafəsi 48 Fazadan fazaya 75; təcrid məsafəsi 85	Qövs söndürmə kamerasının açılış məsafəsi: 30, fazadan fazaya 42; izolyasiya məsafəsi 48 Fazadan fazaya 75; təcrid məsafəsi 85
5	Nominal dinamik cərəyan (pik)	KA	50	-
6	4S termal sabitlik cərəyanı	KA	20	-
7	Nominal aktiv yük kəsici cərəyan	A	630	125
8	Nominal qapalı dövrə kəsici cərəyan	A	630	125
9	Nominal kabel doldurma cərəyanı	A	10	10
10	Yüksüz transformatorun qırılma qabiliyyəti	KVA	1250	1250
11	Nominal qısaqapanma cərəyanı	KA	-	31.5
12	Nominal ötürmə cərəyanı, nominal qəbul cərəyanı	A	-	2000
13	Sigorta modeli	-	SDLAJ-12	SFLAJ-12
14	Hücumçunun çıxış enerjisi	J	-	2-5 (Orta)
15	Nominal qısaqapanma cərəyanı	KA	50	50
16	Torpaq açarının nominal dinamik cərəyanı	KA	50	50
17	Torpaq açarının 2S termal sabitlik cərəyanı	KA	20	20
18	Köməkçi dövrənin nominal gərginliyi	V	AC/CD220;110	AC/CD220;110
19	Mexanik həyat müddəti	-	10000	10000

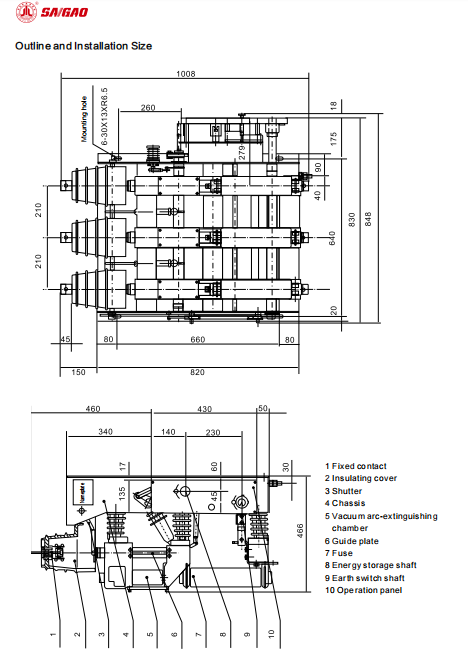

Kontur və Quraşdırma Ölçüsü və Komponent Bölgüsü

yox.	Komponent
1	Sabit əlaqə
2	İzolyasiya örtüyü
3	Çekim
4	Şassi
5	Vakuum qövs söndürmə kamerası
6	Bələdçi lövhəsi
7	Sigorta
8	Enerji saxlama şaftı
9	Torpaq açarı mili
10	Əməliyyat paneli
