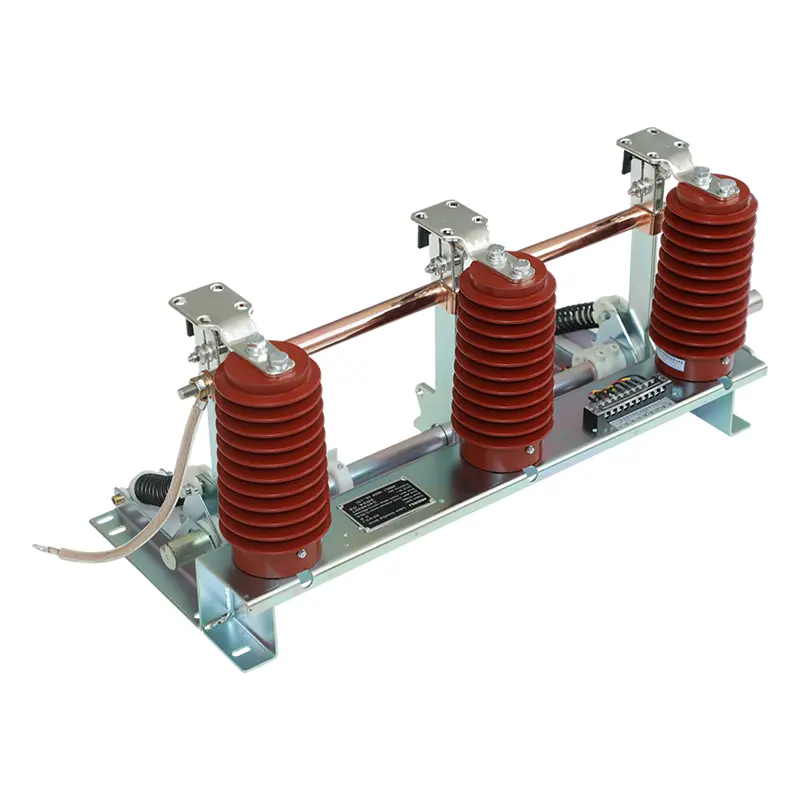

Yüksək Sürətli Torpaq Bıçağı ilə daxili AC Torpaq açarı

SanGao-dan Yüksək Sürətli Torpaq Bıçağı ilə qapalı AC Torpaq açarı, daxili enerji avadanlığına texniki qulluq zamanı risklərə nəzarət üçün xüsusi orta gərginlikli torpaqlama qurğusu təqdim edir. 3kV-dan 12kV-dək üç fazalı AC 50/60Hz iş şəraitini əhatə edən onun yüksək sürətli torpaq bıçağı dizaynı torpaqlama müddətini qısaldır və texniki xidmət heyətləri üçün təhlükəsizlik təhdidlərini minimuma endirir.

Daha Təhlükəsiz Orta Gərginlikli Baxım üçün Sürətli Torpaqlama Cavabı

Yüksək gərginlikli avadanlıqlara texniki qulluq zamanı torpaqlama sürəti və mexaniki etibarlılıq birbaşa operatorun təhlükəsizliyinə təsir göstərir. Dövrə təcrid edildikdə, torpaqlama açarı gözlənilməz gərginlik təhlükələrinin qarşısını almaq üçün idarə olunan torpaqlama yolunu təmin edir.

Yüksək sürətli torpaq bıçağı konstruksiyası torpaqlama əməliyyatını əməliyyat şaftının, dirsək qolunun, yay mexanizminin və torpaqlama bıçağı qurğusunun koordinasiyalı hərəkəti vasitəsilə tez başa çatdırmağa imkan verir.

Yüksək Sürətli Torpaq Bıçağı ilə Daxili AC Torpaq açarı əsasən aşağıdakılar üçün istifadə olunur:

• Təmir zamanı yüksək gərginlikli elektrik avadanlıqlarını torpaqlayın

• Texniki gərginliyin təsadüfi görünməsindən qoruyun

• İnduksiya edilmiş gərginlik və statik elektrikin yaratdığı riskləri məhdudlaşdırın

• Elektrik sistemlərində torpaqlama nasazlığının cərəyan yollarını təmin edin

Sadə torpaqlama birləşmələrindən fərqli olaraq, xüsusi torpaqlama açarı idarə olunan mexaniki əməliyyat və keçid qurğuları sistemlərində müəyyən edilmiş torpaqlama mövqeyini təmin edir.

Yüksək Sürətli Torpaq Bıçağı Strukturu Necə İşləyir?

Yüksək Sürətli Torpaq Bıçağı ilə Daxili AC Torpaq Şalterinin işləmə performansı mexaniki komponentlər arasındakı qarşılıqlı təsirdən çox asılıdır.

Əsas struktura daxildir:

• Mötərizədə

• Torpaqlama bıçağı qurğusu

• Statik əlaqə

• Sensor

• Fırlanan mil

• Fırlanan qol

• Sıxılma yayı

• keçirici qol

• Çevik əlaqə

İşləmə mexanizmi torpaqlama açarını bağladıqda, işləmə anı əsas şaftı və fırlanan qolu bağlama mövqeyinə doğru hərəkət etdirir. Sıxılma yayının ölü nöqtəsini keçdikdən sonra, yığılmış yay enerjisi sərbəst buraxılır, bu da torpaqlama bıçağının tez bir zamanda qapalı vəziyyətə keçməsinə imkan verir.

Torpaqlama bıçağı disk yay quruluşu vasitəsilə statik kontaktla möhkəm təması saxlayır və sabit elektrik bağlantısına nail olmağa kömək edir.

Bu mexaniki dizayn yaxşılaşmağa kömək edir:

• Bağlanma sürətinin uyğunluğu

• Kontakt təzyiqinin sabitliyi

• Uzunmüddətli əməliyyat etibarlılığı

Texniki Spesifikasiyalar

Avadanlıq təhlükəsiz torpaqlama əməliyyatının tələb olunduğu daxili orta gərginlikli tətbiqlər üçün nəzərdə tutulmuşdur.

Sürətli torpaqlamanın vacib olduğu tətbiq ssenariləri

Daxili Kommutasiya Qurğularına Baxım Otaqları

Paylayıcı otaqlarda texniki xidmət personalı yoxlamadan əvvəl avadanlığın torpaqlanmasını təsdiqləmək üçün etibarlı üsula ehtiyac duyur. İzolyasiya prosedurları tamamlandıqdan sonra torpaqlama açarı xüsusi torpaqlama nöqtəsi təmin edir.

Sənaye Enerji Sistemləri

Orta gərginlikli avadanlıqdan istifadə edən zavodlar transformatorlara, qidalandırıcılara və keçid qurğularına müntəzəm texniki qulluq tələb edə bilər. Sabit torpaqlama mexanizmi planlaşdırılmış söndürmələr zamanı riskləri azaltmağa kömək edir.

Yarımstansiyalar

Yarımstansiyalarda təsadüfi gərginlik, induksiya cərəyanı və ya elektromaqnit təsirlərin təhlükə yarada biləcəyi çoxlu yüksək gərginlikli sxemlər var. Torpaq avadanlığı daha təhlükəsiz texniki xidmət mühiti yaratmağa kömək edir.

Paralel Ötürmə Xətti Mühitləri

Yaxınlıqdakı xətlər enerjili qalarkən bir hava xətti enerjisiz olduqda, elektrostatik və elektromaqnit induksiya induksiya gərginliyi yarada bilər. Torpaq açarları bu təsirləri aradan qaldırmağa və texniki qulluq işçilərini qorumağa kömək edir.

Keyfiyyətə Nəzarət Torpaqlama Təhlükəsizliyinə Fokuslanmışdır

Torpaq açarları enerji sistemlərində təhlükəsizliklə əlaqəli komponentlərdir, buna görə də istehsal yoxlaması həm mexaniki əməliyyata, həm də elektrik bağlantısı keyfiyyətinə diqqət yetirməlidir.

SanGao tətbiq olunur:

• ISO9001:2008 keyfiyyət idarəetmə sistemi

• ISO14001 ətraf mühitin idarə edilməsi sistemi

• OHSMS 18001 əməyin mühafizəsi və təhlükəsizliyi idarəetmə sistemi

Yüksək Sürətli Torpaq Bıçağı ilə qapalı AC Torpaq açarı üçün keyfiyyətə nəzarət daxildir:

• Torpaqlama bıçağının hərəkət dəqiqliyinin yoxlanılması

• Keçirici birləşmə nöqtələrinin yoxlanılması

• Mexanik əməliyyatın ardıcıllığının yoxlanılması

• Göndərmədən əvvəl hazır məhsulun vəziyyətinin təsdiqlənməsi

Bu yoxlama addımları avadanlıq layihə sahəsinə gəldikdən sonra quraşdırmanın tənzimlənməsi problemlərini azaltmağa kömək edir.

Tez-tez verilən suallar

1. Bu torpaqlama avadanlığının əsas məqsədi nədir?

O, texniki xidmət zamanı yüksək gərginlikli elektrik avadanlığı üçün torpaqlama yolunu təmin edir və texniki işçiləri təsadüfi gərginlik təhlükələrindən qorumağa kömək edir.

2. Yüksək sürətli torpaq bıçağı dizaynı niyə vacibdir?

Sürətli hərəkət mexanizmi torpaqlama bıçağının qapalı vəziyyətə tez çatmasına və statik kontaktla etibarlı əlaqə saxlamasına kömək edir.

3. Bu avadanlıq üçün hansı güc sistemləri uyğundur?

Daxili 3-12kV üç fazalı AC 50(60)Hz enerji sistemləri üçün uyğundur.

4. Mövcud keçid şkafları ilə quraşdırıla bilərmi?

Bəli. Yüksək Sürətli Torpaq Bıçağı ilə qapalı AC Torpaq açarı müxtəlif yüksək gərginlikli keçid şkafları ilə birlikdə işləmək üçün nəzərdə tutulmuşdur, lakin quraşdırma uyğunluğu xüsusi kabinet dizaynına uyğun olaraq təsdiqlənməlidir.
