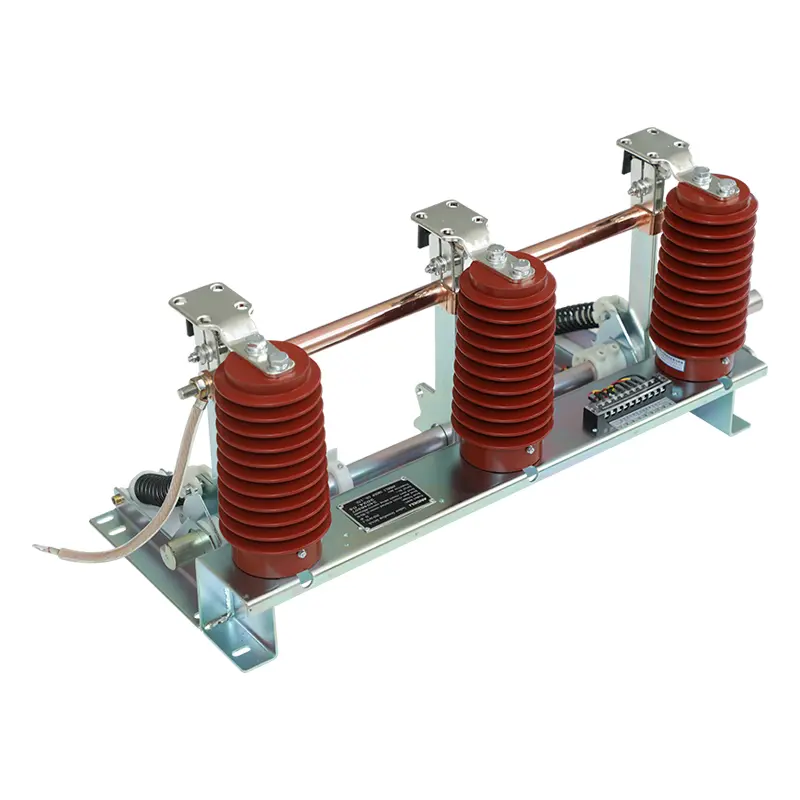

Yüksək gərginlikli torpaqlama açarı

SanGao davamlı Yüksək Gərginlikli Torpaqlama açarı daxili 3-12kV üç fazalı AC 50 (60) Hz enerji sistemi üçün uyğundur və müxtəlif yüksək gərginlikli keçid şkafları ilə birlikdə istifadə olunur. O, həmçinin yüksək gərginlikli elektrik avadanlıqlarına texniki qulluq üçün torpaqlama üçün istifadə edilə bilər. Onun əsas strukturu mötərizədən, torpaqlama bıçağından, statik kontaktdan, sensordan, fırlanan şaftdan, fırlanan qoldan, sıxma yayından, keçirici qoldan və çevik birləşmədən ibarət olan torpaqlama açarıdır.

Əməliyyat mexanizmi torpaqlama açarını bağladıqda, hərəkət anı əsas milin müqavimət torkunu aşmasına səbəb olur, krank qolunun bağlanma istiqamətində fırlanmasına səbəb olur, beləliklə, torpaqlama bıçağındakı əməliyyat çubuğu sıxılma yayının ölü nöqtəsindən keçir və sıxılma yayı enerji buraxır, beləliklə torpaqlama açarı bağlanma vəziyyətində tez bağlanır. Torpaqlama bıçağındakı torpaqlama bıçağı disk yayı vasitəsilə statik kontaktın flanş hissəsi (bıçağın kənarı) ilə möhkəm və etibarlı şəkildə təmasdadır.

Dönmə momenti tətbiq edildikdə, əsas şaft qolu açılış istiqamətində döndərmək üçün əsas tork və yay qüvvəsini aşır və torpaqlama bıçağının sıxılma yayı keçir.

Torpaqlama açarının məqsədi nədir?

Yüksək gərginlikli torpaqlama açarı yeraltı və ya üçbucaqlı sistemlər üçün torpaqlama naqillərini təmin etmək üçün istifadə olunur.

Torpaq açarı fazadan fazaya yüklərin qoşulmasına imkan verir.

Yarımstansiyadakı torpaqlama açarı, sistemi neytral saxlamaq üçün aşağı empedanslı torpaqlama yaratmaq üçün torpaqlanır.

Kommutator şkafındakı torpaqlama açarı ağır torpaqlama nasazlığı zamanı keçici həddindən artıq gərginliyin amplitüdünün məhdudlaşdırılmasını təmin edir.

Mühafizə tələblərinə cavab vermək üçün elektrik avadanlıqlarını torpaqlamaq üçün istifadə olunur.

Torpaqlama açarının funksiyası nədir?

Yüksək gərginlikli torpaqlama açarı elektrik açarına qoşulur və elektrik açarı təmizləndikdə və çıxarıldıqda, elektrik açarına bitişik olan şin avtomatik olaraq topraklama açarı vasitəsilə torpaqlanır. Bu proses texniki işçiləri, texniki qulluqçuları və istifadəçiləri təsadüfi gərginliklərdən qoruyur.

Statik elektrik və elektromaqnit induksiya cərəyanlarının qarşısını almaq üçün istifadə olunur. Eyni qüllədə və ya ona bitişik paralel qoşulmada iki və ya daha çox hava ötürücü xətlərdə, bir və ya bir neçə xəttin enerjisi kəsildikdə, enerjisizləşdirilmiş xətlər onların və onlara bitişik enerjili xətlər arasında elektromaqnit induksiyası və elektrostatik induksiya hesabına induksiya edilmiş gərginlik və induksiya cərəyanı yaradacaq. Buna görə də, belə xətlər üçün topraklama açarları uyğun gəlir.

Yüksək gərginlikli torpaqlama açarı qısaqapanma cərəyanını bağlamaq üçün istifadə olunur. Nominal qısaqapanma cərəyanı olan torpaqlama açarı istənilən tətbiq olunan gərginlikdə (nominal gərginlik daxil olmaqla) və istənilən cərəyanda (o cümlədən, qısaqapanmanın nominal bağlanma cərəyanı) bağlana bilməlidir. Torpaqlama açarının nominal qısaqapanma cərəyanı nominal dayanıqlı cərəyana bərabərdir.

Yarımstansiyada yüksək gərginlikli torpaqlama açarı böyük və ya ağır güc transformatorlarında mühüm rol oynayır, çünki o, elektrik şəbəkəsinə ardıcıl gərginlik istinad nöqtəsinə malik olmağa imkan verir. Əks halda, gərginlik yerdən yerə dəyişə bilər. Transformatorların və elektrik enerjisindən istifadə edən işçilərin təhlükəsizliyini təmin edin.
