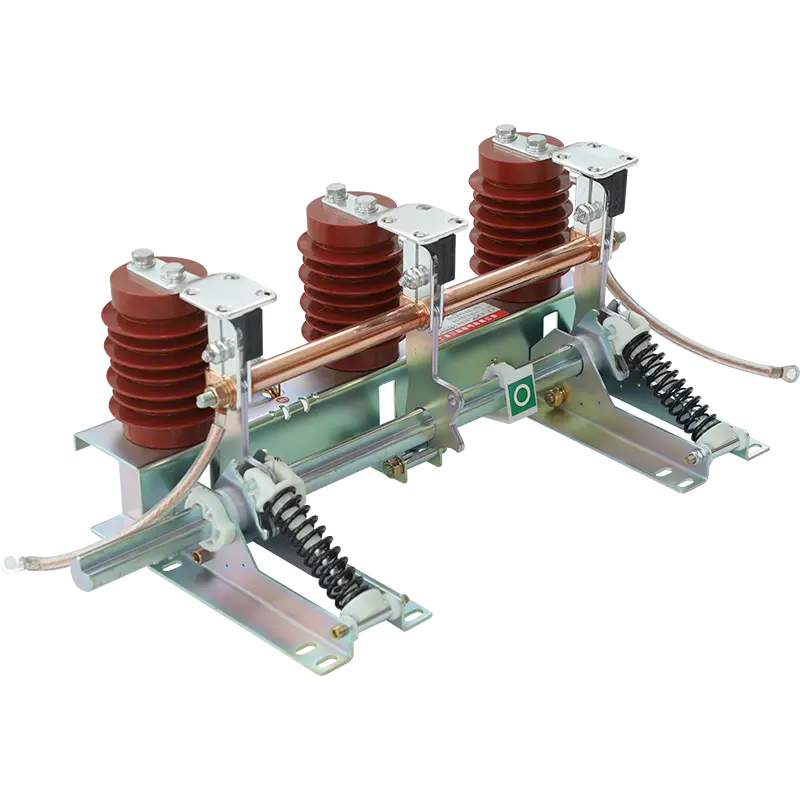

Yüksək gərginlikli torpaqlama açarı

Çində yüksək gərginlikli torpaqlama açarı. Sangaonun açarı qısa dövrə cərəyanını bağlamaq üçün istifadə olunur və müəyyən qısa dövrə bağlama qabiliyyətinə, həmçinin dinamik istilik sabitliyinə malikdir. Yük cari və qısa dövrə cərəyanını sındırmaq lazım deyil, qövs söndürmə cihazı yoxdur. Qulluq açarının alt ucu ümumiyyətlə cari transformator vasitəsilə yerləşmə nöqtəsinə qoşulur. Mövcud transformator rele qorunması üçün siqnallar verə bilər.

Toplu açarların bir çox quruluşu var. Tək qütb, ikiqat qütb və üç dirək torpaqlama açarları da daxil olmaqla. Tək dirək torpaqlama açarları yalnız neytral nöqtə zəmin sistemlərində istifadə olunur. İkiqat qütbü və üç qütb quruluşu neytral nöqtədə əsassız sistemlərdə istifadə olunur və əməliyyat mexanizmini bölüşür.

Sürücülükdə yüksək gərginlikli torpaqlama açarı, güc xəttindən güc verilməsindən sonra qalan şarjı yerləşdirmək üçün istifadə olunur. Dövrə qırıcısı və təcridçi kəsilmiş və ya açılan dövrdə olsa da, qalıq yükü hələ də dövrədə qalacaqdır. Qulluq açarı ümumiyyətlə şarjı sərbəst buraxmaq üçün istifadə olunur.

Yüksək gərginlikli torpaqlama keçidində sürətli bir hərəkət mexanizmi var. Anormal cərəyanlar baş verdikdə texniki və işçiləri qoruya bilərlər. Qısa sxemlərə tab gətirmək üçün hazırlanmışdır; onlar da motorlu ola bilər. Məsələn, yüksək gərginlikli torpaqlama açarları və yüksək sürətli torpaqlama açarları. Yarımstanda torpaqlama açarı qısa bir dövrə yarada, bununla da digər elektrik avadanlıqlarını zərərdən qoruyur. Müxtəlif yüksək gərginlikli kommutasiya ilə birlikdə istifadə olunur və yüksək gərginlikli elektrik avadanlıqlarını əsaslı təmir edərkən qoruyucu cihaz kimi də istifadə edilə bilər.

Torpaq açarı, dövrə açarı və təcrid açarı hamısı üzük əsas bölməsində (RMU) qoşulur. Dövrün bərpası və ya istismar və ya digər səbəblərə görə ayrılması lazımdırsa, bu üç cihazın düzgün əməliyyat ardıcıllığı (torpaq açarı, dövrə açarı və təcrid edən) təqib edilməlidir. Düzgün addımlar izlənilmirsə, nəinki dövrə və avadanlıqlar zədələnəcək, ancaq təhlükə altına alınacaqsınız. Bu komponentlərin mükəmməl bir qurulması üçün, avadanlıqlarınız üçün etibarlı izolyasiya mediası təmin etmək üçün, bir GIS switchgear istehsalçısı, bir GIS switchgear istehsalçısı ilə əlaqə saxlaya bilərsiniz.

Toplama açarları və ayırıcılar tez-tez bir cihazda birləşdirilir. Bu vəziyyətdə, kəsilmə açıldıqdan sonra ayırıcıların bir ucunu yerləşdirmək üçün istifadə olunan əsas əlaqələrə əlavə olaraq bir torpaq sahəsi ilə təchiz edilmişdir. Əsas kontaktlar və torpaqlama açarları ümumiyyətlə mexaniki olaraq kilidlənir, beləliklə, qurtuluş bağlandıqda, torpaqlama açarı bağlana bilməz və torpaqlama keçidinin bağlandığı zaman əsas kontaktlar bağlana bilməz.

Toplama açarları açıq və qapalı növlərə bölünə bilər. Açıq torpaqlama açarının keçirici sistemi, kəsik kimi havaya məruz qalır; Qapalı torpaqlama açarının keçirici sistemi canlı SF6 və ya izolyasiya mediasına (məsələn, yağ kimi) əlavə edilmişdir.

Yarımstansiya torpaqlama keçidinin mərkəzi ictimaiyyətdən daha azdır və bu, aşağı gərginlik sistemi kimi təhlükəsizlik kimi deyil. Bu, enerji təchizatı etibarlılığına, qoruma etibarlılığına və qısa bir dövrə vəziyyətində avadanlıqlara təsirinə diqqət yetirir. Mövcud yol əsasən zəminli şəkildə bloklandığı üçün, yalnız ən çox yayılmış mərhələnin qisa dövrə qədər amplitüdü yerləşdirmə sisteminin seçimindən təsirlənir.
